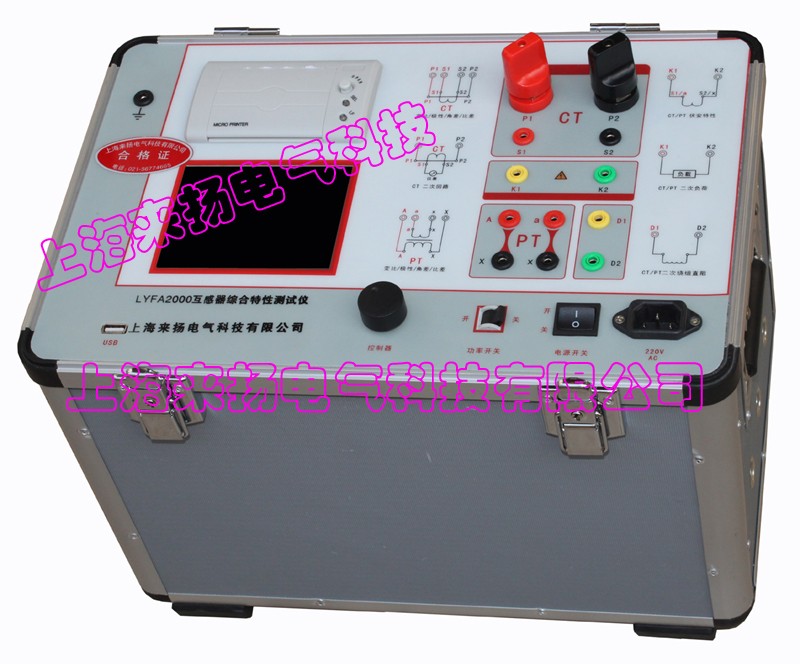

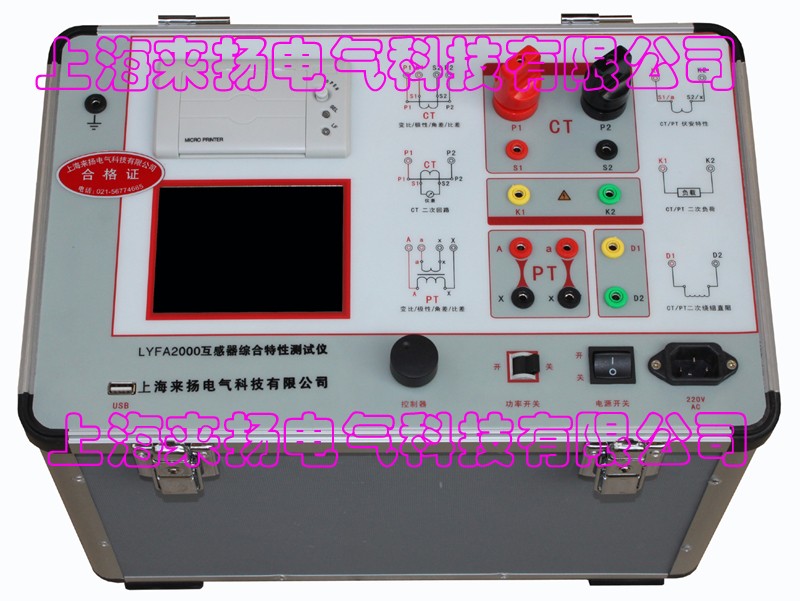

1.設計用途（LYFA2000電調標準產品“電流互感器測試儀"快速高精度的測試能力）
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準（LYFA2000電調標準產品“電流互感器測試儀"快速高精度的測試能力）
GB 1207-2006、GB 1208-2006
3.主要特征（LYFA2000電調標準產品“電流互感器測試儀"快速高精度的測試能力）
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
4．測試儀主要測試功能：（見表1）（LYFA2000電調標準產品“電流互感器測試儀"快速高精度的測試能力）
CT（保護類、計量類） | PT |
• 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
• 自動給出拐點值 | • 自動給出拐點值 |
• 自動給出5%和10%的誤差曲線 | • 變比測量 |
• 變比測量 | • 極性判斷 |
• 比差測量 | • 比差測量 |
• 角差測量 | • 角差測量 |
• 極性判斷 | • 交流耐壓測試 |
• 一次通流測試 | • 二次負荷測試 |
• 交流耐壓測試 | • 二次繞組測試 |
• 二次負荷測試 | • 鐵心自動退磁 |
•二次繞組測試 | |
• 鐵心自動退磁 |
表1
5. 測試儀主要技術參數： （見表2）（LYFA2000電調標準產品“電流互感器測試儀"快速高精度的測試能力）
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V（0-20A） | |
輸出電流 | 0～600A（0-5V） | |
二次繞組 電阻測量 | 范圍 | 0～300Ω |
精度 | 0.5%±1mΩ | |
二次實際 負荷測量 | 范圍 | 0～300VA |
精度 | ≤0.5% | |
CT/PT 角差測量 | 精度 | ±4min |
分辨率 | 0.1min | |
CT/PT 比差測量 | 精度 | ≤0.05% |
分辨率 | 0.1 | |
CT 變比測量 | 范圍 | 1-50000 |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 1-10000 |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸 | 380mm × 240mm × 260mm | |
重量 | ≤22Kg | |
表2
5.1．工作條件要求
輸入電壓 220Vac±10%、額定頻率 50Hz；
測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證可靠；
參數對應的環境溫度是23℃±5℃；
保證值在出廠校驗后一年內有效。
6. 產品硬件結構

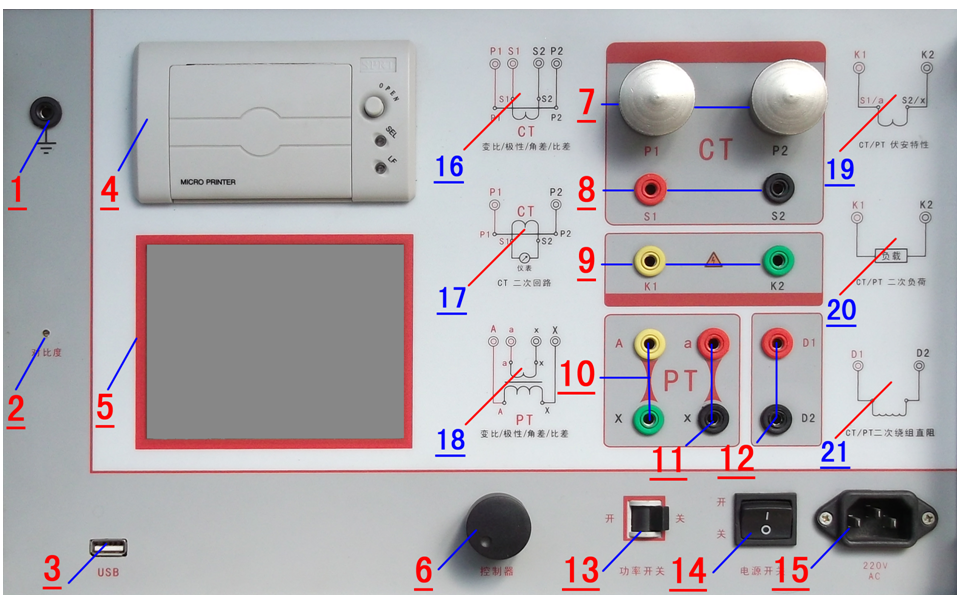

6.1．面板結構: （圖1）
圖1
6.2．面板注釋：
1 —— 設備接地端子
2 —— 顯示器標志
3 ——通訊口
4 —— 打印機
5 —— 液晶顯示器
6 —— 控制器
7 ——CT變比/極性試驗時，大電流輸出端口
8 —— CT變比/極性(角差/比差)試驗時，二次側接入端口
9 —— CT/PT伏安特性試驗時，電壓輸出端口；CT/PT負荷試驗端口
10 —— PT變比/極性（角差/比差試驗）時，一次側接入端口
11 —— PT變比/極性（角差/比差試驗）時，二次側接入端口
12 —— CT/PT直阻測試端口
13 —— 過流保護（功率）開關
14 —— 主機開關
15 —— 主機電源插座
16、17、18、19、20、21、——測試項目接線簡圖

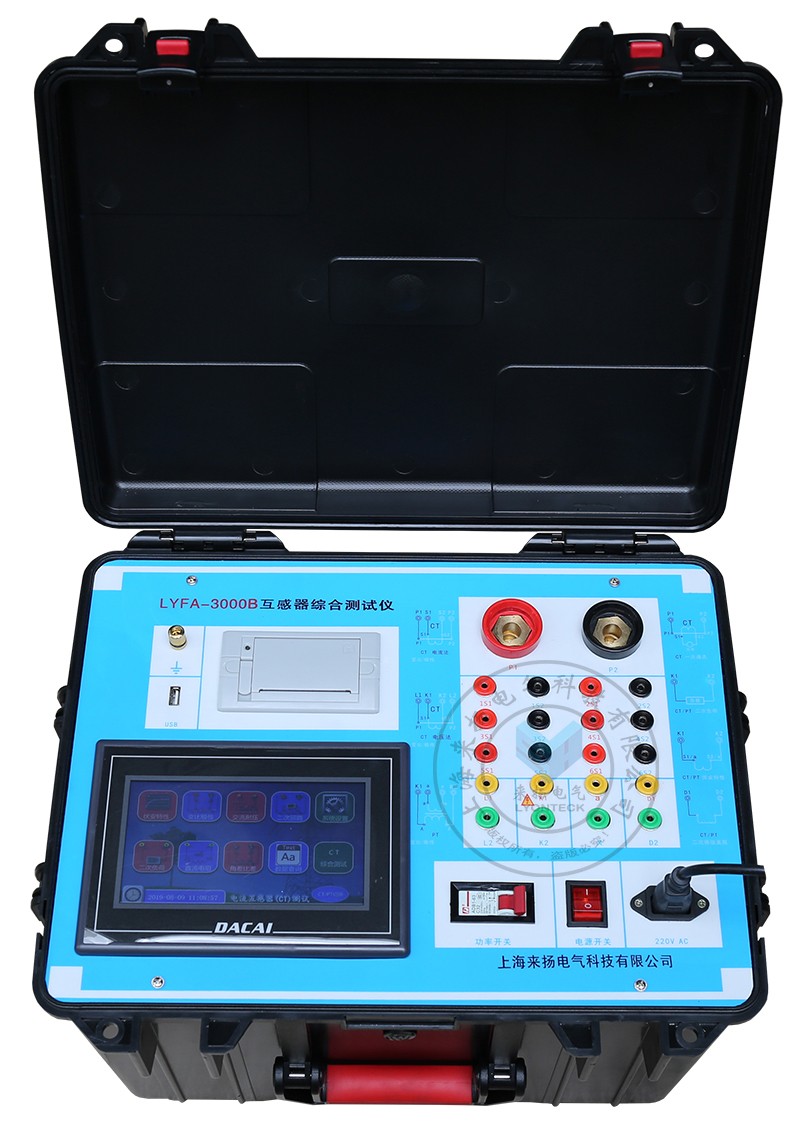

LYFA3000B 六通道互感器綜合測試儀使用與優點介紹
1.設計用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
2.參考標準
GB 1207-2006、GB 1208-2006
3.主要特征
• 支持檢測CT和PT
• 極大電流1000A5V，無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 極大電壓3000V，極大功率可達6KVA。
• CT變比二次側同時測試6組.
• 按規程自動給出CT/PT（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可測試變壓器套管CT和GIS內CT.
• 可保存1000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤35Kg，非常利于現場測試.
• 開機自檢，電流、電壓多重保護.
4．測試儀主要測試功能：（見下表）
CT（保護類、計量類） | PT |
• 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
• 自動給出拐點值 | • 自動給出拐點值（有些PT無拐點） |
• 自動給出5%和10%的誤差曲線 | • 變比測量 |
• 支持六組變比同時測量 | • 極性判斷 |
• 極性判斷 | • 交流耐壓測試 |
• 一次通流測試 | • 二次負荷測試 |
• 交流耐壓測試 | • 二次繞組測試 |
• 二次負荷測試 | |
•二次繞組測試 | |
•自動判斷CT是否合格 | |
• 支持電壓法測試CT變比，支持變壓器套管CT或GIS內CT變比測試 |
5. 測試儀主要技術參數： （見下表）
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～3000V，（電流最大設置20A）（0.2%*讀數+0.3%*量程） | |
大電流輸出 | 0～1000A(5V) | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | （0.2%*讀數+0.3%*量程）分辨力1mΩ | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | 1%±0.1VA | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ±0.5% | |
PT 變比測量 | 范圍 | 6KV--500KV |
精度 | ±0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 250mm × 300mm ， 重量：≤35Kg | |
5.1．工作條件要求
輸入電壓 220Vac±10%，25A、額定頻率 50Hz；
測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證可靠；
參數對應的環境溫度是23℃±5℃；
保證值在出廠校驗后一年內有效。
6. 產品硬件結構
1．面板結構: （圖1）
圖1
2．面板注釋：
1 —— 設備接地端子
2 —— U盤轉存接口
3 —— 打印機
4 —— 液晶顯示器
5 —— 控制器
6 ——功率開關
7 —— 電流法CT變比/極性試驗時，大電流輸出端口
8 —— 電流法CT變比/極性試驗時，二次側接入端口，共6組
9 —— CT變比電壓法測試輸入端口，接CT一次。
10 ——CT/PT伏安特性試驗時電壓輸出端口；CT/PT負荷試驗端口；PT變比/極性時，一次側接入端口；CT變比電壓法測試輸出端口，接CT二次。
11 ——PT變比/極性時，二次側接入端口
12 ——擴展端子（選配）
13 ——主機開關
14 ——主機電源插座
